软件部分

1. 工具链的获取方式

• 方法一：参考构建说明，自行构建；

• 方法二：直接获取release版本，参考构建说明第2部分安装依赖工具；

  注：建议采用ubuntu 22.04版本，否则可能会出现系统工具版本不兼容等问题；


2. 工具链的使用

• 单个warp中thread的数目num_thread，默认为32；在工具链使用之前，用户若有硬件需求，采用“export NUM_THREAD=指定数字”的方式，设置预期的num_thread；（num_thread的设置会影响.metadata文件中自动生成的nWarps的大小，建议num_thread尽量小）

• 可以结合构建说明的第3部分和用户的测试套使用说明，设置相应的环境变量，编译并运行测试用例；用例运行完，会生成对应的.metadata以及.data文件；

注：这里运行用例，采用spike指令集仿真；

硬件部分

1. 下载代码

git clone https://github.com/THU-DSP-LAB/ventus-gpgpu.git

2. 安装工具

• 依赖工具

终端执行：

sudo apt-get install verilator openjdk-11-jdk

• mill

进入ventus-gpgpu目录，目录下已存在可执行文件mill；终端执行以下命令：

cd ventus-gpgpu

make init

make patch

执行./mill -v检查是否安装完毕：

• 安装 idea（可选）

进入ventus-gpgpu目录，终端执行

cd ventus-gpgpu

make idea

 工具下载链接： https://www.jetbrains.com/zh-cn/idea/download

3. 跑测试用例

硬件运行用例，只需要在ventus/txt下，将用例的.metadata以及.data文件放到新建文件夹下，并在_cases.ini补充对应信息，即可硬件运行用例；

以在硬件下执行gaussian为例：

• step 1：

在./ventus/txt目录下创建文件夹“last_gaussian”，

cd ./ventus/txt

mkdir last_gaussian

将.metadata以及.data拷贝过来，如图：

注：文件.metadata和.data是一一对应的；

• step 2：

在./ventus/txt/_cases.ini文件中增加以下信息，

[last_gaussian]

nWarps=4

SimCycles=25000

Files=Fan1_0,Fan2_0,Fan1_1,Fan2_1,Fan1_2,Fan2_2

分别是文件夹名、预期单个workgroup下的warp数、预期运行的周期数以及.metadata（或.data）文件对应的名；

在./ventus/txt/_cases.ini文件，修改指定执行的程序为last_gaussian：

Default=last_gaussian

注：nWarps是可以自动从.metadata中获取的，若用户有预期的warp数可以在这里手动设置，硬件最终会在手动设置与自动获取的warp数中取最大值；

SimCycles的大小由用户依据用例自行设置；

• step 3：

回到ventus-gpgpu的目录下，终端运行以下命令，开始硬件执行用例：

./mill -i ventus.tests.testOnly play.AdvancedTest

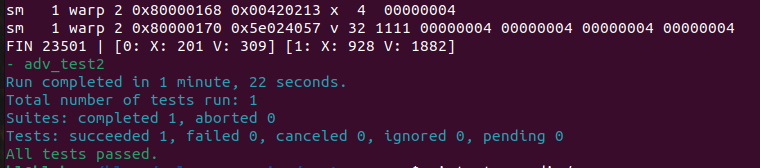

若出现如下情况，表明用例运行完毕；“time out”是设置的周期比用例运行的时间长，并不影响：

• step 4：（可选）

ventus-gpgpu的目录下，终端执行：

gtkwave

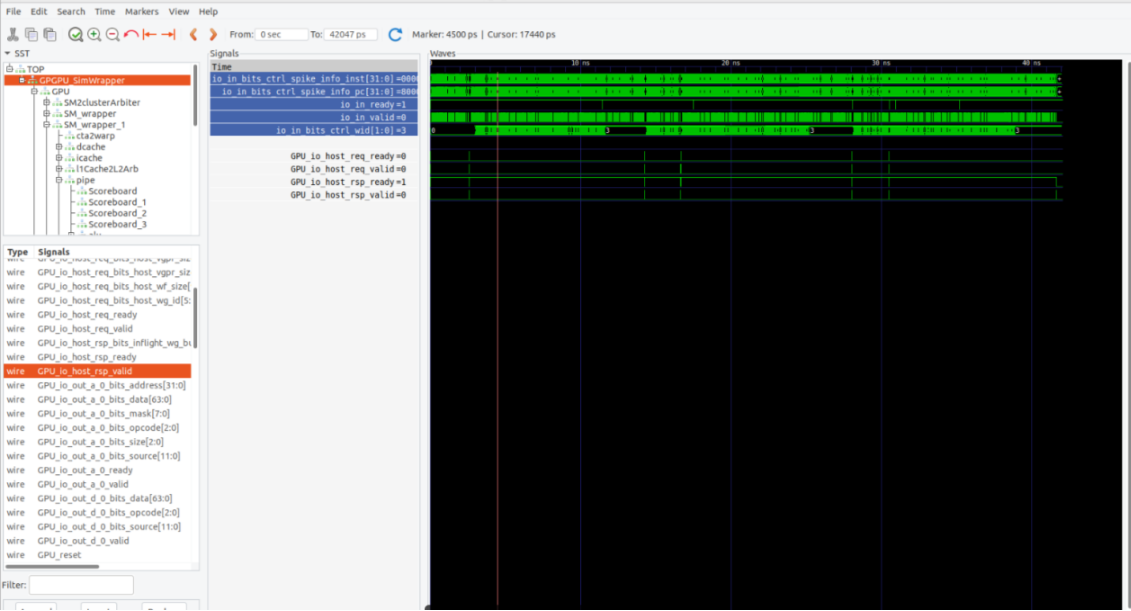

打开./test_run_dir/adv_test/GPGPU_SimWrapper.vcd，即可看波形，如下：
